ЭП8555
Рекомендуемое поверочное оборудование УПП8531М/1

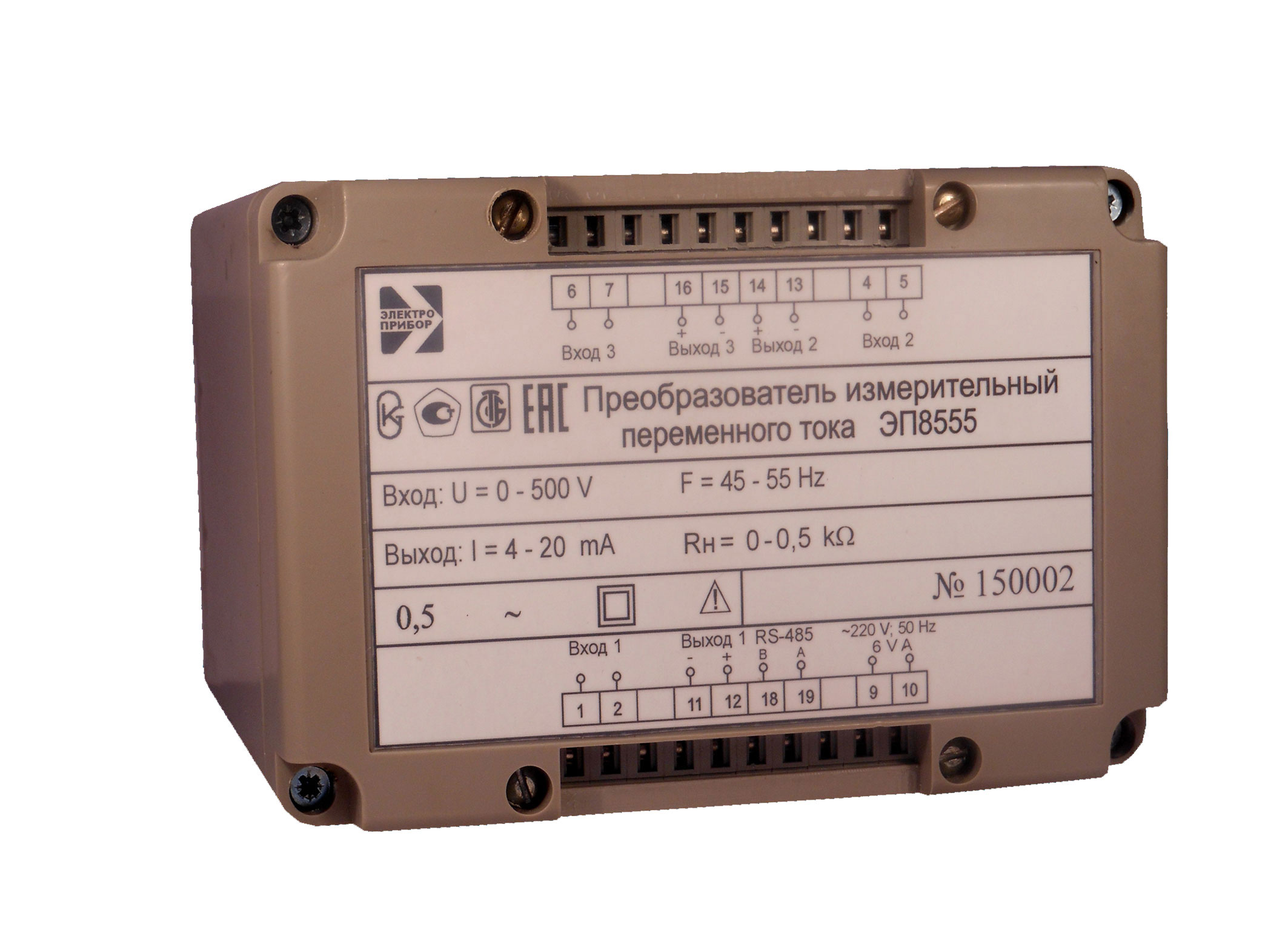

Измерительные преобразователи (далее - ИП) ЭП8555 предназначены для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока. Частота преобразуемого сигнала 45 - 55 Гц.
Модификации ЭП8555/1, ЭП8555/2, ЭП8555/6-ЭП8555/9 предназначены для преобразования одного из диапазонов напряжения.
Модификации ЭП8555/3-ЭП8555/5, ЭП8555/7 представляют собой три канала преобразования в одном корпусе - трехканальные ИП.
ИП могут быть изготовлены со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ, что указывается при заказе.
Выходной сигнал прямопропорционален среднеквадратическому (действующему) значению входного сигнала. Информацию несет среднее значение каждого выходного аналогового сигнала.
В ИП обеспечивается гальваническое разделение входных и выходных цепей, всех цепей и цепи питания.
Характеристики входных и выходных сигналов
Характеристики приведены для каждого канала преобразования

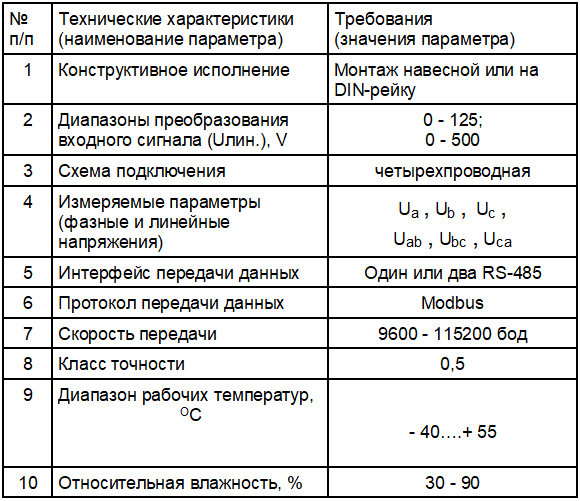

Изготавливаются упрощенные модификации измерительных преобразователей многофункциональных ЦП8507/4 и ЦП8507/6 для измерения 6-ти напряжений (фазных и линейных) в трёхфазной четырёхпроводной цепи с приведенными ниже в таблице характеристиками:
ОСНОВНЫЕ ДАННЫЕ
Для поверки вышеуказанных приборов используется установка поверочная переносная УПП8531М/1
Разработчик и изготовитель: ООО «МНПП «Электроприбор»
Республика Беларусь, т/ф (10-375-212) 672-816, e-mail: electropribor@mail.ru
