ИТР8502

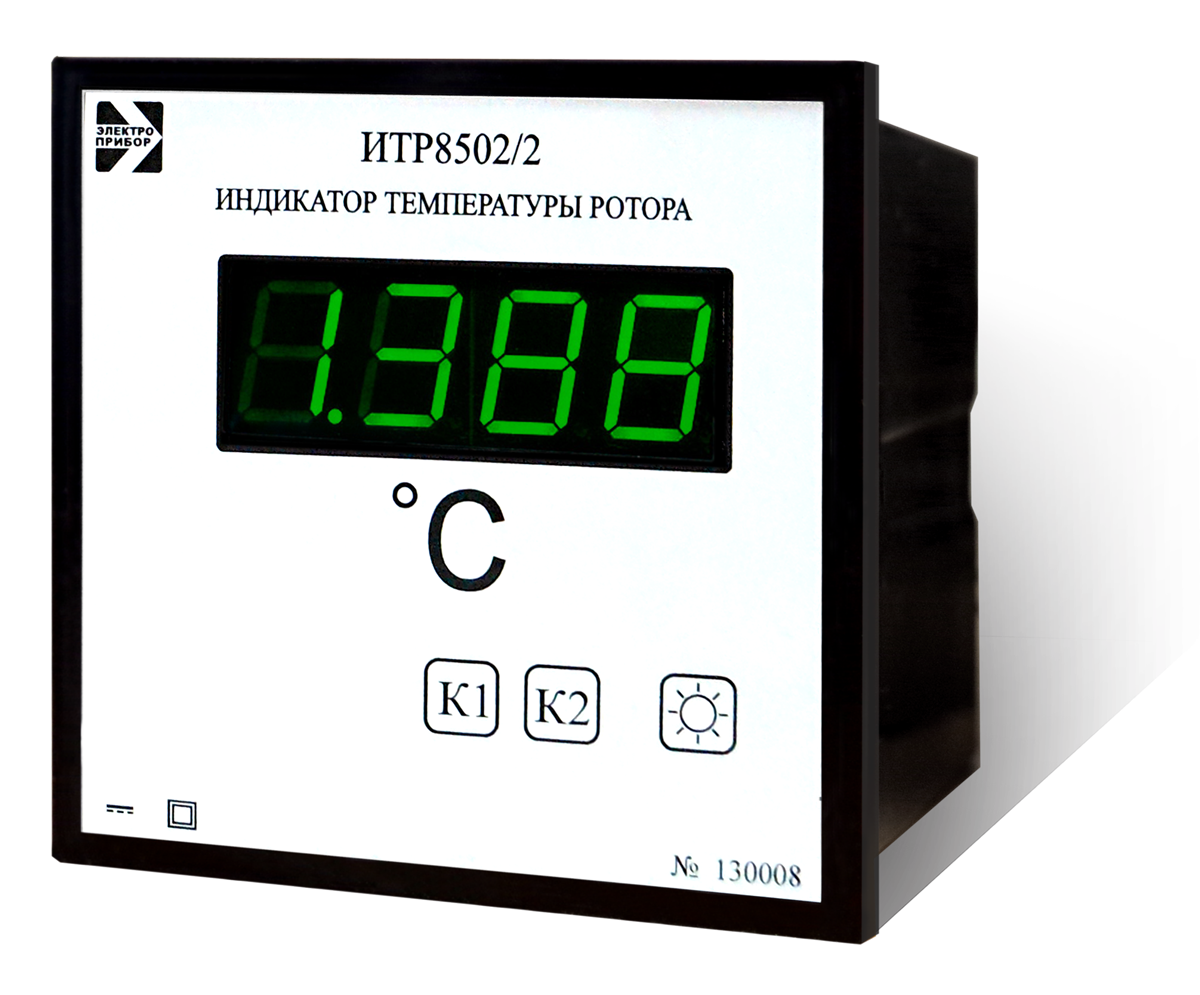

Индикатор температуры ротора щитовой ИТР8502
Номер:
3.4

Индикаторы в зависимости от выполняемых функций имеют две модификации.
Модификация ИТР8502/1 предназначена для преобразования двух унифицированных сигналов постоянного тока, поступающих с измерительных преобразователей, в цифровой код, вычисления значения температуры ротора генератора по формуле 1 и отображения, полученного результата вычислений, на цифровом табло.

где  I1, I2 ? унифицированные сигналы постоянного тока измерительных преобразователей;
К1, К2 ? постоянные коэффициенты, которые  записаны в память индикатора, при этом должно выполняться условие t >0.
Модификация ИТР8502/2 предназначена для преобразования двух унифицированных  сигналов постоянного тока, поступающих с измерительных преобразователей, в цифровой код, вычисления значения температуры ротора генератора по формуле (1), отображения, полученного результата вычислений, на цифровом табло и передаче информации в автоматизированную систему через встроенный интерфейс RS-485.
Индикаторы имеют встроенное реле, его срабатывание  происходит при превышении заданного значения уставки.
Значения коэффициентов К1, К2 и значение уставки  срабатывания встроенного реле  вводится в память индикатора оператором посредством кнопок на лицевой панели индикатора.
Индикаторы выполнены в щитовом исполнении. Цифровое табло имеет четыре цифры  высотой 20 мм. Цвет свечения табло – красный. Предусмотрена возможность регулировки яркости свечения.

Характеристики входных и выходных сигналов

ОСНОВНЫЕ ДАННЫЕ



   Разработчик и изготовитель: ООО  «МНПП «Электроприбор»
   Республика Беларусь, т/ф (10-375-212) 672-816, e-mail: electropribor@mail.ru
   www.electropribor.com

Индикатор температуры ротора щитовой ИТР8502
