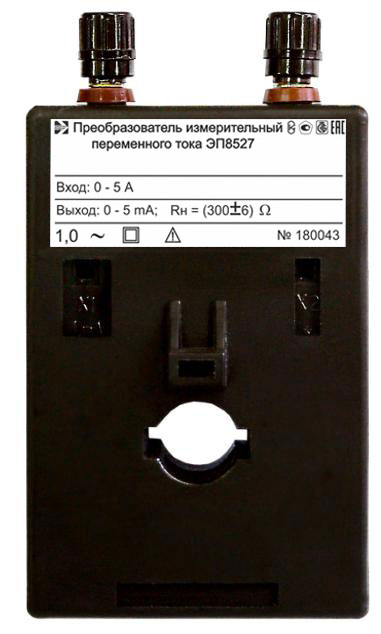

Преобразователи измерительные переменного тока и напряжения переменного тока ЭП8527
Декларации о соответствии:
Номер:

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО
ТОКА И НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ЭП8527



В зависимости от вида и величины преобразуемого сигнала ИП имеют девятнадцать модификаций.

Измерительные преобразователи (далее - ИП) предназначены:

- модификации ЭП8527/1, ЭП8527/2, ЭП8527/12 – для линейного преобразования переменного тока рабочих режимов в выходной сигнал переменного тока;

- модификации ЭП8527/4-ЭП8527/11 – для линейного преобразования переменного тока режимов перегрузки в выходной сигнал переменного тока;

- модификации ЭП8527/14 - ЭП8527/19 – для линейного преобразования переменного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока;

- модификации ЭП8527/3, ЭП8527/13 – для линейного преобразования напряжения переменного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.

Диапазон частот входного и выходного сигналов ИП от 45 до 55 Гц.

Для обеспечения измерений переменного тока в рабочем режиме и
в режиме перегрузки ИП ЭП8527/1, ЭП8527/2, ЭП8527/12 соединяют с соответствующими ИП ЭП8527/4-ЭП8527/11 по схеме, приведенной в рукводстве по эксплуатации
.

 ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 являются одноканальными изделиями. Количество каналов в ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 от одного до четырех (по заказу).

В ИП обеспечивается гальваническое разделение между входными и выходными цепями в каждом канале, а также между цепями любого канала и цепями остальных каналов, дополнительное питание отсутствует.

 ИП могут применяться для передачи информации на вход цифрового осциллографа в системе информационно-измерительного комплекса для регистрации и анализа аварийных режимов, а также на цифровых подстанциях с 40-кратными перегрузками по токам.



  Характеристики входных и выходных сигналов

Модифи-

кация ИП

Диапазон измере-

ний входного

сигнала

 Номи-

Нормирующее

значение

входного

сигнала

Диапазон из-

менений вы-

ходного сиг-

нала, mА

 Сопро-

тивле-

ние наг-

рузки,

Ω

наль-

ное

зна-

в рабо-

чем ре-

жиме





в режиме

перегруз-

ки





чение

в ра-

бочем

режи-

ме



в ре-

жиме

пере-

груз-

ки

в ра-

бочем

режи-

ме



в ре-

жиме

пере-

груз-

ки

вход-

ного

сиг-

нала

ЭП8527/1

0-1 А

-

1 А

1 А

-

0-5,0

-

300±6

ЭП8527/2

0-5 А

-

5 А

5 А

-

0-5,0

-

300±6

ЭП8527/3

0-400 V

400-520 V

400 V

400 V

520 V

0-5,0

5,0-6,5

800±24

ЭП8527/4

-

0-20 А

1 А

-

20 А

-

0-5,0

300±6

ЭП8527/5

-

0-40 А

1 А

-

40 А

-

0-5,0

300±6

ЭП8527/6

-

0-50 А

1 А

-

50 А

-

0-5,0

300±6

ЭП8527/7

-

0-100 А

5 А

-

100 А

-

0-5,0

300±6

ЭП8527/8

-

0-125 А

5 А

-

125 А

-

0-5,0

300±6

ЭП8527/9

-

0-200 А

5 А

-

200 А

-

0-5,0

300±6

ЭП8527/10

-

0-250 А

5 А

-

250 А

-

0-5,0

300±6

ЭП8527/11

-

0-300 А

5 А

-

300 А

-

0-5,0

300±6

ЭП8527/12

0-10 А

-

10 А

10 А

-

0-5,0

-

300±6

ЭП8527/13

0-100 V

100-130 V

100 V

100 V

130 V

0-5,0

5,0-6,5

800±24

















или

















300±6*

ЭП8527/14

0-1 А

1-20 А

1 А

1 А

20 А

0-5,0

5,0-100

10-75

ЭП8527/15

0-5 А

5-100 А

5 А

5 А

100 А

0-5,0

5,0-100

10-75

ЭП8527/16

0-1 А

1-40 А

1 А

1 А

40 А

0-5,0

5,0-200

10-75

ЭП8527/17

0-5 А

5-200 А

5 А

5 А

200 А

0-5,0

5,0-200

10-75

ЭП8527/18

0-1 А

1-20 А

1 А

1 А

20 А

0-5,0

5,0-100

300±6

ЭП8527/19

0-5 А

5-100 А

5 А

5 А

100 А

0-5,0

5,0-100

300±6

* Значение сопротивления нагрузки по заказу.





  Классы точности

Модификация

Классы точности ИП

ИП





  в рабочем режиме

  в режиме пере-



диапазона измере-

  грузки диапазона



  ний входного

  измерений вход-



  сигнала

  ного сигнала

ЭП8527/1, ЭП8527/2, ЭП8527/12,

 1,0

-

ЭП8527/3, ЭП8527/13-ЭП8527/19

 0,25

 0,5

ЭП8527/4-ЭП8527/11

-

 2,0



  Основные данные

Потребляемая мощность - не более, V А:



-от измерительной цепи в рабочем режиме



для каждого канала



-модификации ЭП8527/14 -ЭП8527/19

1,0

-модификации ЭП8527/3

3,0

-модификации ЭП8527/13

1,5

Условия эксплуатации:



-температура окружающего воздуха, °С

от минус 40 до плюс 55

-относительная влажность при t = +35 °С, %

95

Габаритные размеры – не более, mm :



-ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12

50х75х130

-ЭП8527/3, ЭП8527/13

110х120х136

-ЭП8527/14-ЭП8527/19

110х120х81

Масса - не более, kg

1,0

Разработчик и изготовитель: ООО  «МНПП «Электроприбор»
Республика Беларусь, т/ф (10-375-212) 672-816, e-mail:
electropribor@mail.ru
www.electropribor.com
