Предназначены для поверки стрелочных и цифровых приборов, преобразователей, канала телемеханики. Функция автоматизированной поверки. Видеоинструкция

Внимание!

В 2018 году проведена модернизация УПП8531М, обеспечивающая автоматизацию рабочего места поверителя. В УПП8531М/1 устанавливаются более мощные контроллеры и новая версия программного обеспечения, разработана служебная программа для персонального компьютера с автоматизацией процесса поверки. Подробнее см. ниже.

При заказе УПП8531М/1 со служебной программой «Avtopoverka» для персонального компьютера необходимо указывать обозначение УПП8531М/1 (с функцией автоматизации). Возможна доработка ранее изготовленных установок УПП8531М/1, начиная с 2010 года выпуска.

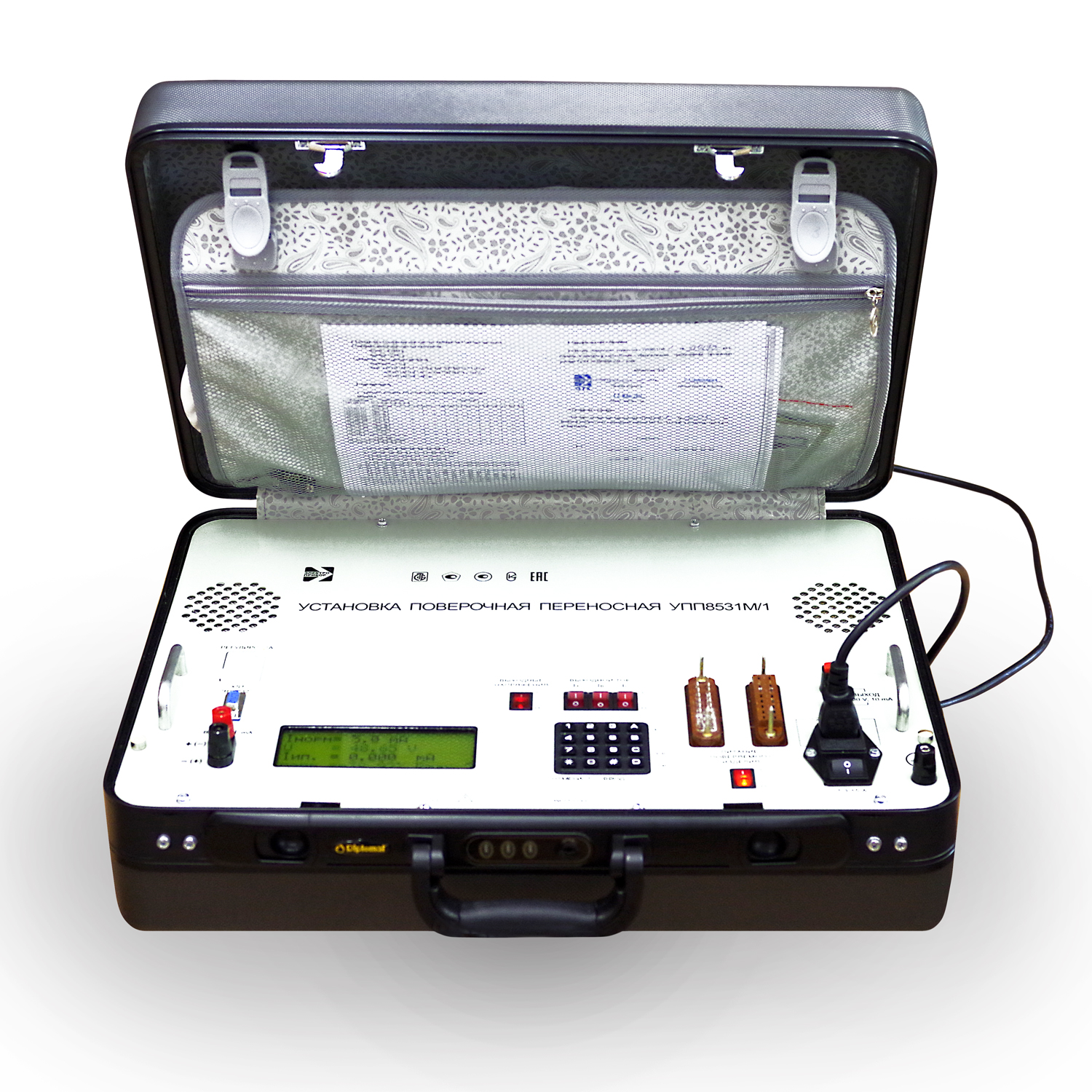

  УСТАНОВКА ПОВЕРОЧНАЯ ПЕРЕНОСНАЯ

  УПП8531М/1

Установка поверочная переносная УПП8531М/1 предназначена для поверки:

- измерительных преобразователей (далее - ИП) активной (Р) и реактивной (Q) мощности трехфазных сетей переменного тока;

- ИП действующего значения синусоидального переменного тока и напряжения синусоидального переменного тока;

- показывающих цифровых и стрелочных приборов (далее – приборов), предназначенных для измерения активной и реактивной мощности трехфазных и однофазных сетей переменного тока (ваттметров, варметров), силы переменного тока (амперметров), напряжения переменного тока (вольтметров);

- каналов телемеханики.

УПП8531М/1 предназначена для поверки ИП и приборов, имеющих пределы допускаемой основной приведенной погрешности, равные или более 0,5 %, как в лабораторных условиях, так и на месте эксплуатации без снятия ИП, приборов со щитов, а также для регулировки и приемо-сдаточных испытаний при выпуске ИП и приборов из производства.

 УПП8531М/1 представляет собой выполненное в едином корпусе устройство, обеспечивающее задание входных сигналов для поверяемых ИП, приборов, каналов телемеханики и проведение поверки ИП, приборов.

Входные и выходные сигналы, основная приведенная погрешность поверяемых ИП, приборов, выраженная в процентах, отображаются на цифровом табло установки.

УПП8531М/1 имеет собственный встроенный источник сигналов с диапазонами изменений, соответствующими диапазонам измерений входных сигналов поверяемых ИП и приборов.

Характеристики входных и выходных сигналов

Основные данные

Завершена разработка служебной программы «Avtopoverka» для персонального компьютера с автоматизацией процесса поверки измерительных преобразователей и приборов с аналоговыми выходными сигналами постоянного тока или интерфейсным портом RS-485. Данная программа позволяет значительно уменьшить количество ручных операций при проведении поверки, а также осуществить накопление и хранение результатов поверки приборов в электронном виде с возможностью распечатать их на бумаге в виде оформленных протоколов поверки.

Необходимо произвести следующие операции:

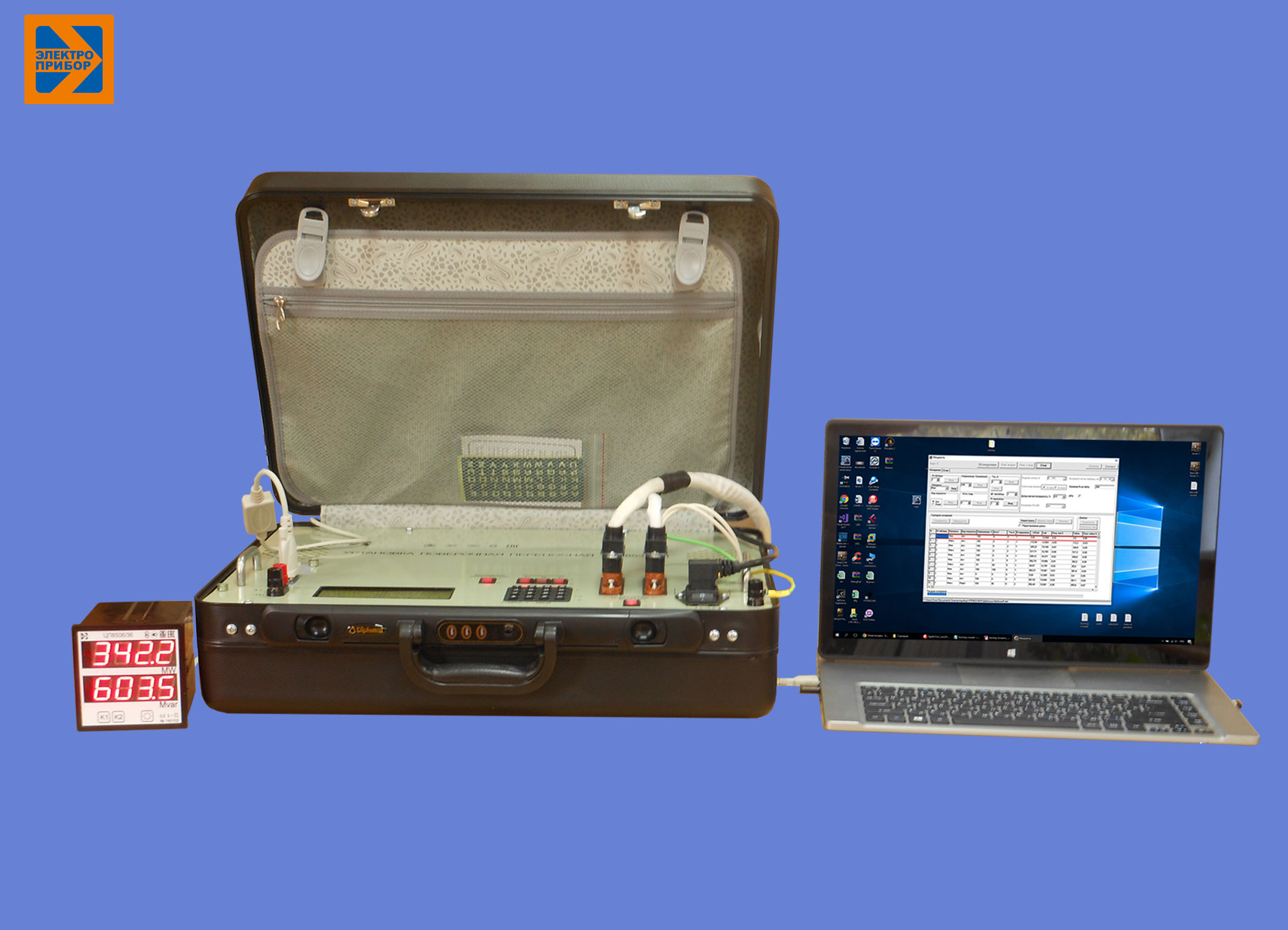

- подключить к УПП8531М/1 персональный компьютер (далее - ПК) с использованием кабеля- преобразователя RS232-USB и поверяемый измерительный преобразователь или прибор;

- подать питание на УПП8531М/1, ПК и поверяемый прибор;

- загрузить в ПК служебную программу и произвести действия по её запуску в соответствие с описанием работы данной программы;

- ПК и УПП8531М/1 в автоматическом режиме проведут поверку измерительного преобразователя или прибора по соответствующей методике поверки, результаты поверки могут быть просмотрены на мониторе ПК, сохранены в виде протокола установленной формы и распечатаны принтером на бумаге, форма протокола поверки может быть изменена поверителем по своему усмотрению.

Служебная программа «Avtopoverka» и кабель-пребразователь RS232- USB входят в комплект поставки.



Разработчик и изготовитель: ООО  «МНПП «Электроприбор»
Республика Беларусь, т/ф (10-375-212) 672-816, e-mail: electropribor@mail.ru
www.electropribor.com

УСТАНОВКИ ПОВЕРОЧНЫЕ ПЕРЕНОСНЫЕ

ООО «МНПП «Электроприбор» специализируется на разработке и серийном производстве:

  • Многофункциональных цифровых измерительных преобразователей, объединивших в себе измерительные преобразователи и цифровые приборы тока, напряжения, активной, реактивной и полной мощности, частоты и т.д. (до 41 параметра электроэнергии).
    Измерение показателей качества электроэнергии согласно ГОСТ 32144 - 2013;
  • Цифровых щитовых амперметров, вольтметров, ваттметров, варметров класса точности 0,5;
  • Измерительных преобразователей;
  • Установок поверочных переносных (далее – УПП) для поверки цифровых измерительных преобразователей, стрелочных и цифровых приборов, каналов телемеханики;
  • Цифровых лабораторных амперметров, вольтметров, ваттметров класса точности 0,1 и других эталонных средств измерений.

Предприятие осуществляет ремонт, сервисное обслуживание, поверку приборов в гарантийный и послегарантийные сроки эксплуатации.
