ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ МОЩНОСТИ ЭП8530М (3-х фазные, активной и реактивной переменного тока)
(Аналоги: Е849)
Номер:
1.5

Рекомендуемое поверочное оборудование УПП8531М/1

Измерительные преобразователи (далее - ИП) ЭП8530М предназначены для применения в трехфазных трехпроводных или четырехпроводных сетях переменного тока для измерения активной и реактивной мощности (см. таблицу 1).

Модификации ЭП8530М/1-ЭП8530М/8, ЭП8530М/17-ЭП8530М/32 предназначены для линейного преобразования активной и реактивной мощности соответственно в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока, модификации ЭП8530М/9-ЭП8530М/16 предназначены для линейного преобразования только активной мощности в унифицированный выходной сигнал постоянного тока.

Модификации ЭП8530М/1 - ЭП8530М/24 изготавливаются двухэлементными для применения в трехфазных трехпроводных сетях переменного тока, а ЭП8530М/25-ЭП8530М/32 – трехэлементными для применения в трехфазных четырехпроводных сетях переменного тока.

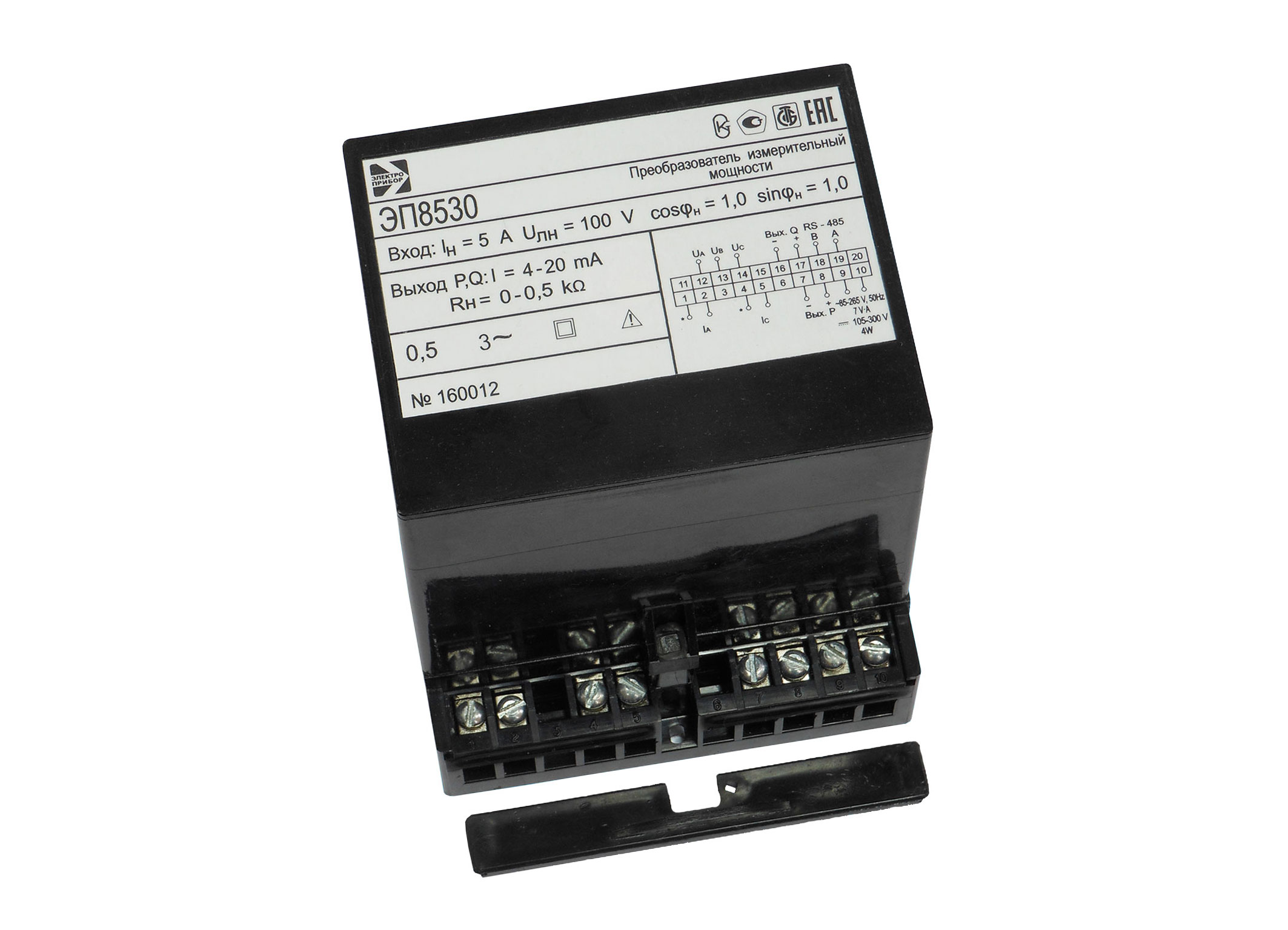

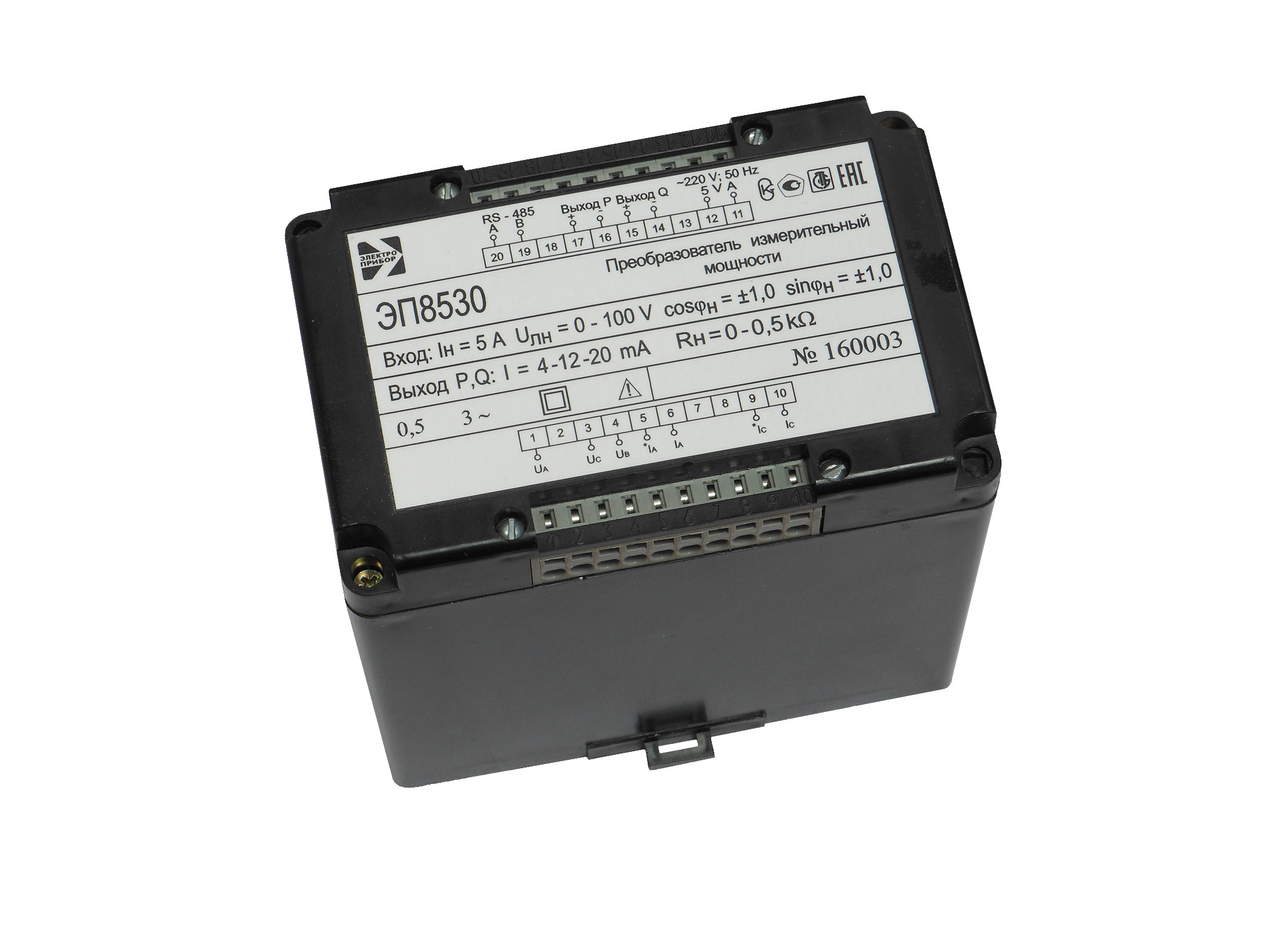

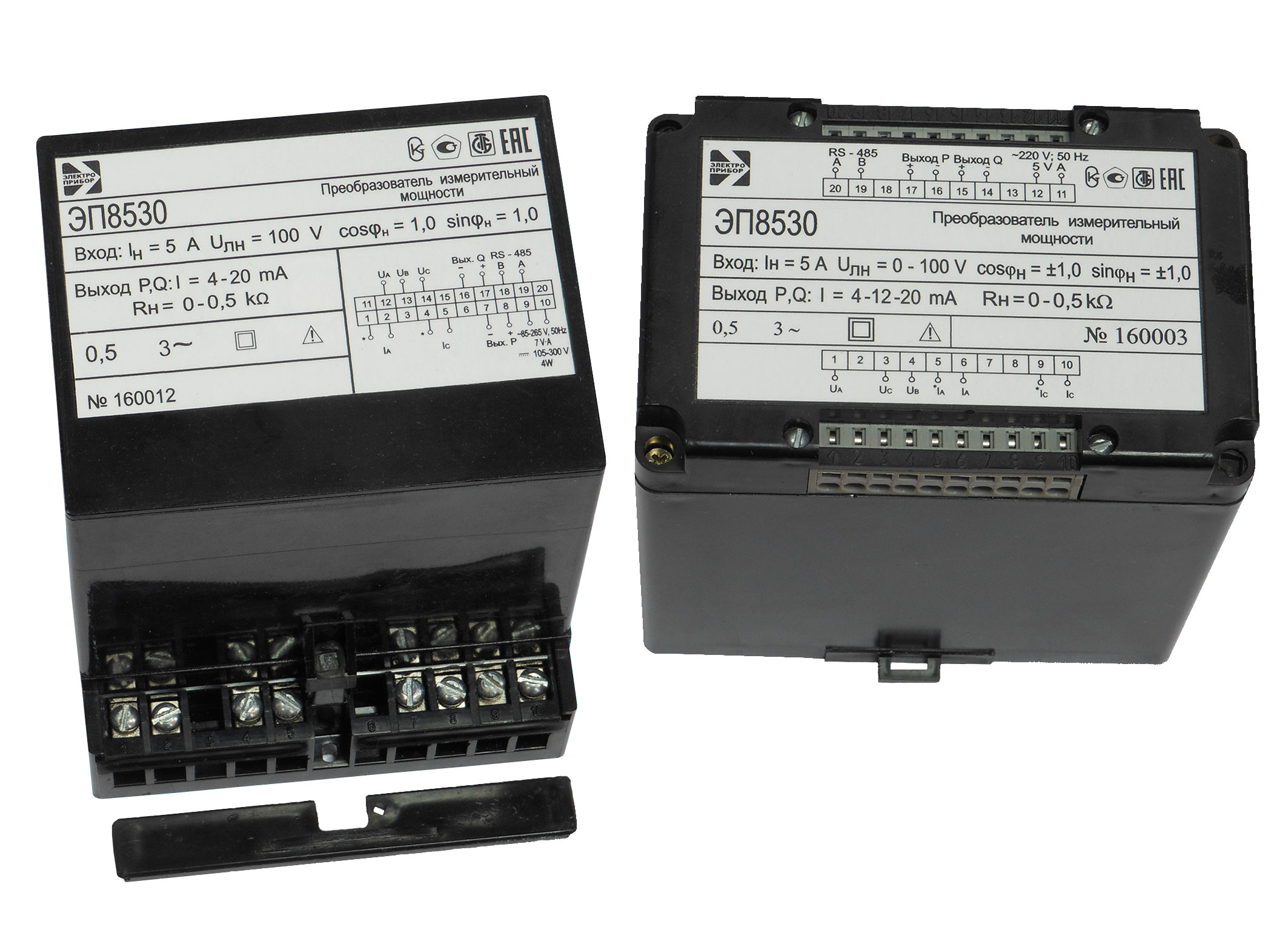

Все модификации изготавливаются по заказу в корпусе с габаритными размерами 110х120х125 mm с нижним подключением подводящих проводов или корпусе с габаритными размерами 125х90х125 mm с верхним подключением подводящих проводов и использованием пружинных контактов типа WAGO.

ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в автоматизированную систему или на дисплей персональной ЭВМ в единицах измерения W и var.

ИП предназначены для навесного монтажа на щитах, стойках и в шкафах.

В ИП обеспечивается гальваническое разделение входных и выходных цепей, входных токовых цепей между собой, входных цепей по напряжению и токовых цепей, всех цепей и цепи питания.

Таблица 1 - Характеристики входных и выходных сигналов ИП



Модификация ИП

Измеряе-мая мощность



[ схема подключе-ния ]

Класс точности

Диапазон измерений входных сигналов

Диапазон изменений выходного аналогового сигнала постоянного тока, mА

Питание ИП

  Ток 2),

  А

Напря-жение линейное (фазное3)), V



Коэффициент мощности

1

2

3

4

5

6

7

8

ЭП8530М/1

активная

и реактивная



[ 3-х проводная трехфазная сеть ]

0,5

 0-0,5;



0-1,0;



0-2,5;



0-5,0

0 - 120



или



0 - 450

cos ϕ , sin ϕ

0 - -1 - 0 - +1 - 0

-5 - 0 - +5

~220 V, 50 Hz;

220 V;

48 V;

24 V;

12 V;

5 V

 ЭП8530М/2 1)

0 - 1 - 0

4 - 20

ЭП8530М/3

0 - -1 - 0 - +1 - 0

0 - 2,5 - 5 или

4 - 12 - 20

ЭП8530М/4

0 - 1 - 0

0 - 5

ЭП8530М/5

80 - 120

cos ϕ , sin ϕ

0 - -1 - 0 - +1 - 0

-5 - 0 - +5

от измеритель-ной цепи

ЭП8530М/6

0 - 1 - 0

4 - 20

ЭП8530М/7

0 - -1 - 0 - +1 - 0

0 - 2,5 - 5 или

4 - 12 - 20

ЭП8530М/8



0 - 1 - 0

0 - 5

ЭП8530М/9 4 )

активная



[ 3-х проводная трехфазная сеть ]

0 – 120



или



0 - 450

cos ϕ

0 - -1 - 0 - +1 - 0

-5 - 0 - +5

~220 V, 50 Hz;

220 V;

48 V;

24 V;

12 V;

5 V

ЭП8530М/10 4 )

0 - 1 - 0

4 - 20

ЭП8530М/11 4 )

0 - -1 - 0 - +1 - 0

0 - 2,5 - 5 или

4 - 12 - 20

ЭП8530М/12 4 )

0 - 1 - 0

0 - 5

ЭП8530М/13 4 )

80-120

cos ϕ

0 - -1 - 0 - +1 - 0

-5 - 0 - +5

от измеритель-ной цепи

ЭП8530М/14 4 )

0 - 1 - 0

4 - 20

ЭП8530М/15 4 )

0 - -1 - 0 - +1 - 0

0 - 2,5 - 5 или

4 - 12 - 20

ЭП8530М/16 4 )



0 - 1 - 0

0 - 5

ЭП8530М/17

активная и реактивная



[ 3-х проводная трехфазная сеть ]

0,2

0-120

cos ϕ , sin ϕ

0 - -1 - 0 - +1 - 0

-5 - 0 - +5

~220 V, 50 Hz;

220 V;

48 V;

24 V;

12 V;

5 V

ЭП8530М/18 1)

0 - 1 - 0

4 - 20

ЭП8530М/19

0 - -1 - 0 - +1 - 0

0 - 2,5 - 5 или

4 - 12 - 20

ЭП8530М/20

0 - 1 - 0

0 - 5

ЭП8530М/21

80-120

cos ϕ , sin ϕ

0 - -1 - 0 - +1 - 0

-5 - 0 - +5

от измеритель-ной цепи

ЭП8530М/22

0 - 1 - 0

4 - 20

ЭП8530М/23

0 - -1 - 0 - +1 - 0

0 - 2,5 - 5 или

4 - 12 - 20

ЭП8530М/24



0 - 1 - 0

0 - 5

ЭП8530М/25

активная и реактивная



[ 4-х проводная трехфазная сеть ]

0-120



(0-69,3)

cos ϕ , sin ϕ

0 - -1 - 0 - +1 - 0

-5 - 0 - +5

~220 V, 50 Hz;

220 V;

48 V;

24 V;

12 V;

5 V

ЭП8530М/26

0 - 1 - 0

4 - 20

ЭП8530М/27

0 - -1 - 0 - +1 - 0

0 - 2,5 - 5 или

4 - 12 - 20

ЭП8530М/28

0 - 1 - 0

0 - 5

ЭП8530М/29

80-120



(46,2-69,3)

cos ϕ , sin ϕ

0 - -1 - 0 - +1 - 0

-5 - 0 - +5

от измерительной цепи

ЭП8530М/30

0 - 1 - 0

4 - 20

ЭП8530М/31

0 - -1 - 0 - +1 - 0

0 - 2,5 - 5 или

4 - 12 - 20

ЭП8530М/32



0 - 1 - 0

0 - 5



1) Модификации ИП ЭП8530М/2 и ЭП8530М/18 по заказу могут иметь выходной аналоговый сигнал по активной мощности c диапазоном 4 - 20 mА и реактивной мощности c диапазоном 4 - 12 - 20 mА.



2) Модификации ИП ЭП8530М/1 - ЭП8530М/32 изготавливаются на один из диапазонов измерений входного тока (графа 4), который указывается при заказе. Модификации ИП ЭП8530М/1 - ЭП8530М/24 с диапазоном измерений входного тока от 0 до 5,0 А (от 0 до 1,0 А) по заказу могут иметь дополнительный вход от 0 до 2,5 А (от 0 до 0,5 А).



3) Фазное напряжение указывается только для четырехпроводной трехфазной сети.



4 ) По заказу возможно изготовление модификаций ЭП8530М/9-ЭП8530М/16 с двумя аналоговыми выходными сигналами (0-5) mA, (4-20) mA или (-5-0-+5) mA, (4-12-20) mA, (0-2,5-5) mA в любом сочетании.





 Таблица 2 - Основные данные

Основная приведенная погрешность, %

± 0,5 или ± 0,2

Время установления выходного аналогового сигнала, s

  0,5

Диапазон изменений частоты входного сигнала, Hz

от 45 до 55

Питание ЭП8530М/5 – ЭП8530М/8, ЭП8530М/13 – ЭП8530М/16,

  ЭП8530М/21 – ЭП8530М/24, ЭП8530М/29 – ЭП8530М/32

  осуществляется:

от измерительной цепи напряжением 80 -120 V, частотой 45 - 55 Hz – внешних подключений не требуется, сделано внутри ИП перемычками

Питание ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12,

  ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28

  осуществляется по одному из вариантов:



1) от сети переменного тока:



-напряжение, V

от 187 до 242;

-частота, Hz

от 45 до 65

2) универсальное питание:



-от сети постоянного тока напряжением, V

от 105 до 300;

-от сети переменного тока напряжением в V,

  частотой в Hz

от 80 до 265,

от 47 до 440

3) от сети постоянного тока:



-напряжением одного из диапазонов в V

от 37 до 72;

от 19 до 36;

от 10 до 18;

от 4,8 до 5,6

Потребляемая мощность – не более, V∙А:



- для каждой последовательной цепи

- для каждой параллельной цепи

  ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12,

  ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28

0,2



0,5

0,5

- для параллельных цепей А и С

  ЭП8530М/5 – ЭП8530М/8, ЭП8530М/13 – ЭП8530М/16,

  ЭП8530М/21 – ЭП8530М/24, ЭП8530М/29 – ЭП8530М/32



5

5

Потребляемая мощность от цепи питания переменного тока - не более, V∙А:



 ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12,

 ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28



5

5

Потребляемая мощность от цепи питания постоянного тока для всех вариантов - не более, W:

  ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12,

  ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28



При универсальном питании потребляемая мощность от цепи питания переменного тока - не более, V∙А :

  ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12,

  ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28





4

4







7

7

Условия эксплуатации:



-температура окружающего воздуха, °С

от минус 40 до плюс 55

-относительная влажность при t = +35 °С, %

95

Габаритные размеры – не более, mm

110 х 120 х 125

или

125 х 90 х 125

Масса - не более, kg

0,8



Для поверки вышеуказанных приборов используется установка поверочная переносная УПП8531М/1

При заказе и в документации другой продукции, в которой ИП могут быть применены, необходимо указать:

ЭП8530М /Х – Х – Х – Х – Х – Х – Х – Х; обозначение ТУ.

                  1     2*     3      4      5      6      7*     8*

  где,

1 - модификация ИП (см. таблицу 1);

2* - условное обозначение габаритных размеров корпуса ИП (если в заказе не указано условное обозначение, то ИП выполняются в корпусе с габаритными размерами 110x120x125 mm):

  «110» - размеры - 110x120x125 mm;

  «125» - размеры 125x90x125 mm;

3 - диапазон измерений входного сигнала по току (см. таблицу 1);

4 - диапазон измерений входного сигнала по напряжению (см. таблицу 1);

5 - диапазон изменений выходных аналоговых сигналов (см. таблицу 1);

6 - условное обозначение напряжения питания (указывается только для модификаций ЭП8530М/1 - ЭП8530М/4, ЭП8530М/9 - ЭП8530М/12, ЭП8530М/17 - ЭП8530М/20, ЭП8530М/25 - ЭП8530М/28):

  «220В,50Гц» - от сети переменного тока напряжением от 187 до 242 V, частотой (50 ± 0,5) Hz;

  «220ВУ» - универсальный источник питания от сети переменного тока напряжением от 80 до 265 V, частотой (45 - 65) Hz или от сети постоянного тока напряжением от 105 до 300 V;

  «48В» - от сети постоянного тока напряжением от 37 до 72 V;

  «24В» - от сети постоянного тока напряжением от 19 до 36 V;

  «12В» - от сети постоянного тока напряжением от 10 до 18 V;

  «5В» - от сети постоянного тока напряжением от 4,8 до 5,6 V;

7* - наличие встроенного в ИП интерфейса - «RS485»;

8* - вид крепления (только при необходимости крепления на DIN-рейку 35 mm для корпуса с габаритными размерами 110x120x125 mm) - «DIN рейка 35 mm».

  _____________

  * Параметры или дополнительные опции, которые могут быть пропущены при оформлении заявки на ИП.



Примеры записи при заказе:

1 Модификации ЭП8530М/4 в корпусе с габаритными размерами 110x120x125 mm, диапазонами входного сигнала по току (0 - 5) А и по напряжению (0-450) V, аналоговыми выходными сигналами с диапазоном (0 - 5) mА, универсальным источником питания от сети переменного тока напряжением от 80 до 265 V, частотой (50 ± 0,5) Hz или от сети постоянного тока напряжением от 105 до 300 V, интерфейсом RS- 485, с креплением на DIN-рейку 35 mm:

ЭП8530М/4 –(0-5) A- (0-450) V -(0 - 5) mА - 220ВУ - RS485 -DIN рейка 35 mm; ТУ РБ 30080696.300-2007.



2 Модификации ЭП8530М/5 в корпусе с габаритными размерами 110x120x125 mm, диапазонами входного сигнала по току (0-1) А и по напряжению (80-120) V, аналоговыми выходными сигналами с диапазоном (4 -20) mА, питанием от измерительной цепи, интерфейсом RS-485:

ЭП8530М/5 - (0-1) A –(80-120) V - (4 -20 ) mА – RS485; ТУ РБ 30080696.300-2007.



3 Модификации ЭП8530М/19 в корпусе с габаритными размерами 125x90x125 mm, диапазонами входного сигнала по току (0-5) А и по напряжению (0-120) V, аналоговыми выходными сигналами с диапазоном (4-12-20) mА, питанием от сети переменного тока напряжением от 187 до 242 V, частотой (50 ± 0,5) Hz:

  ЭП8530М/19 - 125 - (0-5) A –(0-120) V - (4-12-20) mА -220В,50Гц; ТУ РБ 30080696.300- 2007.



  Допускается при заказе заполнить бланк заявки.
