ЦП8506

ВАТТМЕТРЫ, ВАРМЕТРЫ, ВАТТВАРМЕТРЫ ЩИТОВЫЕ ЦИФРОВЫЕ
(Аналоги: ЦП 8506-120)
Декларации о соответствии:
Номер:
2.4

Рекомендуемое поверочное оборудование УПП8531М/1

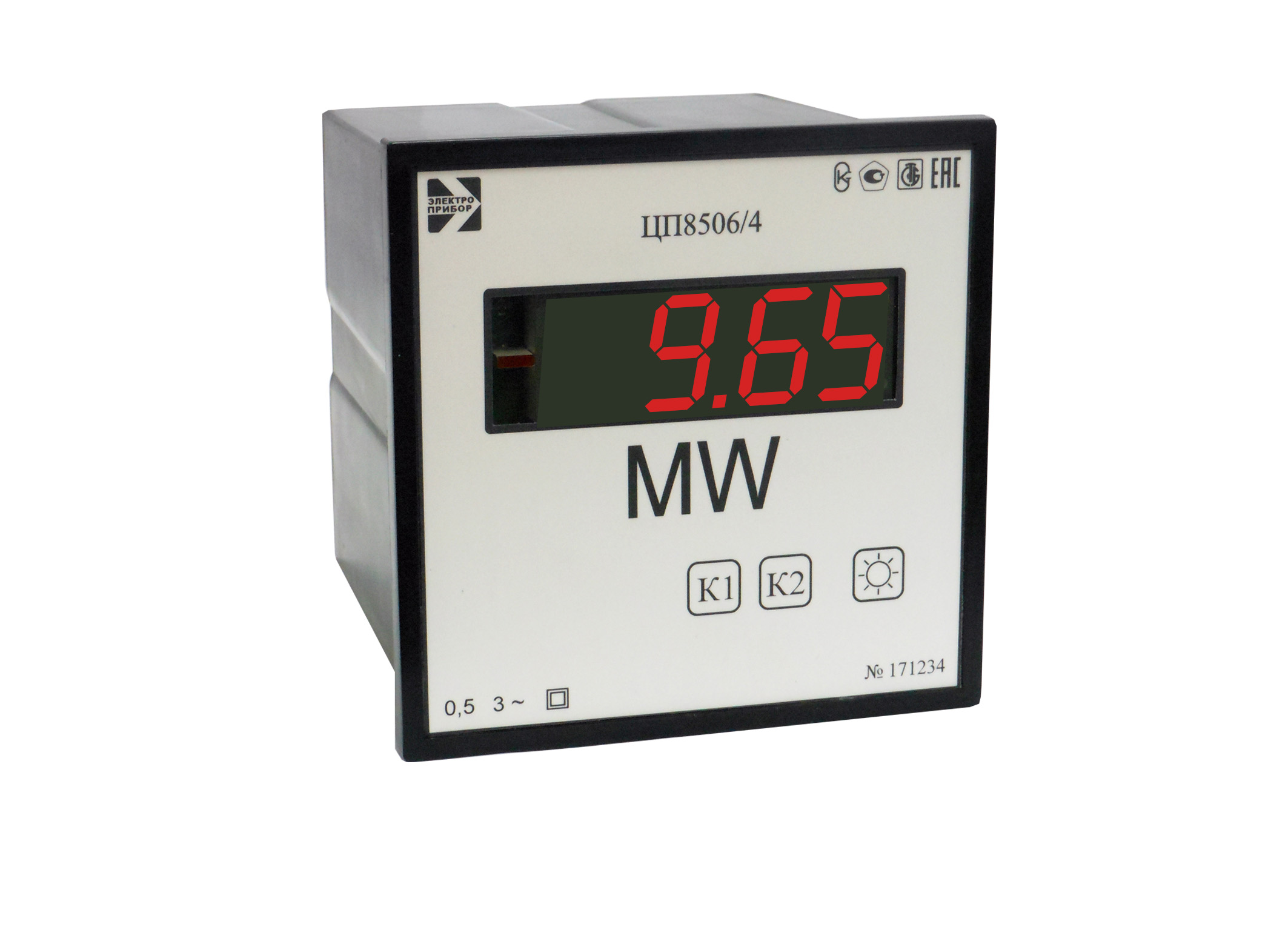

УСТРОЙСТВА  ИЗМЕРИТЕЛЬНЫЕ   ЦП8506

      Устройства предназначены для измерения активной и/или реактивной мощности цепей переменного тока, отображения измеряемых значений на цифровом табло, преобразования их в выходные аналоговые сигналы постоянного тока и выходной сигнал интерфейса RS-485, для передачи информации в автоматизированную систему сбора данных или на монитор ПЭВМ трехфазной трехпроводной сети.

     Устройства имеют 56 модификаций.

Модификации ЦП8506/1 - ЦП8506/8, ЦП8506/17 - ЦП8506/24 предназначены для измерения активной мощности трехфазных трехпроводных цепей переменного тока.

Модификации ЦП8506/9 - ЦП8506/16, ЦП8506/25 - ЦП8506/32 предназначены для измерения реактивной мощности трехфазных трехпроводных цепей переменного тока.

Модификации ЦП8506/33 - ЦП8506/40 предназначены для измерения активной и реактивной мощностей в трехфазной трехпроводной сети.

Модификации ЦП8506/41-ЦП8506/48 предназначены для измерения активной и реактивной мощностей в трехфазной четырехпроводной сети.

Модификации ЦП8506/49 - ЦП8506/56 предназначены для измерения активной и реактивной мощностей в однофазной сети.

За выходной сигнал устройств принимают показания на  цифровом табло, а также выходные аналоговые сигналы.

Класс точности устройств – 0,5.

  Модификации  ЦП8506/2, ЦП8506/4, ЦП8506/6, ЦП8506/8, ЦП8506/10, ЦП8506/12, ЦП8506/14, ЦП8506/16, ЦП8506/18, ЦП8506/20, ЦП8506/22, ЦП8506/24, ЦП8506/26, ЦП8506/28, ЦП8506/30, ЦП8506/32, ЦП8506/34, ЦП8506/36, ЦП8506/38, ЦП8506/40, ЦП8506/42, ЦП8506/44, ЦП8506/46, ЦП8506/48, ЦП8506/50, ЦП8506/52, ЦП8506/54, ЦП8506/56 имеют  встроенный интерфейс RS-485, по заказу  изготавливаются с дополнительным интерфейсом RS-485_2 для передачи по ним информации в автоматизированную систему сбора данных или на монитор ПЭВМ.   Используются протоколы обмена данными “MODBUS (RTU)” и МЭК 60870-5-101 или “МНПП “Электроприбор”. Сеть каждого интерфейса RS-485, RS-485_2 (витая пара) может иметь длину до 1000 метров.

   В трехфазную или однофазную сеть для измерения мощностей устройства могут включаться непосредственно или после  измерительных трансформаторов  тока и напряжения, поэтому отображение  активной и реактивной мощностей на цифровых табло производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения.  Каждая строка цифрового табло  имеет четыре значащих разряда для отображения мощности и знак   “-” при необходимости, цвет свечения табло - зеленый, красный или желтый указывается при заказе, а  для единиц измерения  используются  десятичные приставки системы СИ (k -кило-кратность 10 3,  М-мега-кратность 10 6,  G. – гига-кратность 10 9). Мощности на цифровом табло отображаются в ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, в зависимости от модификации.

   В  устройствах ЦП8506 имеется возможность кнопками на передней панели без вскрытия прибора непосредственно на объекте эксплуатации изменять значение шкалы  Н (см. таблицу ниже, значение Н может быть любым в пределах от 1 до 8330, разделительная точка может устанавливаться после любого значащего разряда).

  В устройствах  реализовано гальваническое разделение входных и выходных цепей, цепи питания и остальных цепей, выходных цепей между собой.


                Характеристики входных и выходных сигналов

ОСНОВНЫЕ ДАННЫЕ

Для поверки вышеуказанных приборов используется установка поверочная переносная УПП8531М/1

   Разработчик и изготовитель: ООО  «МНПП «Электроприбор»
   Республика Беларусь, т/ф (10-375-212) 672-816, e-mail: electropribor@mail.ru
   www.electropribor.com
